晶閘管測試儀功能簡介：
儀器是晶閘管(整流管)的通態峰值電流ITM(IFTM)和通態峰值壓降VTM(VFTM)的測試設備。適用于晶閘管、整流管及可控、整流模塊的參數測試。
晶閘管通態峰值電壓測試儀操作簡便，采用數字顯示表顯示測試結果，并具有設定值準確、測試精度高、重復性好等特點。
儀器采用儲能式脈沖放電電路，測試原理GB4024—83標準的規定，并在電路上采取了對被測器件的保護措施。
晶閘管測試儀結構特征：

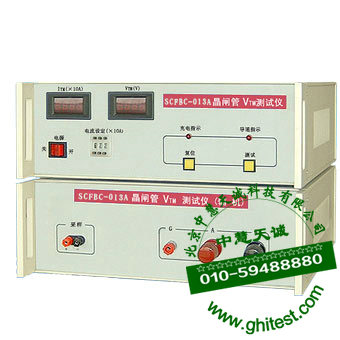

晶閘管通態峰值電壓測試儀分主機和輔機。主機面板上裝有開關、按鍵、指示燈及顯示表等。后蓋板上裝有三線電源插孔、熔斷器盒（保險絲的規格為3A/250V）。主-輔機連接電纜插座。輔機面板上裝有被測器件接線端子和采樣接線端子，后蓋板上裝有主-輔機連接電纜插座。B型主機和輔機裝于一個機箱內。
晶閘管測試儀指標：
通態峰值電流ITM測試范圍：A型30-3000A  B型100-9000A
通態峰值壓降VTM測試范圍：0-7V
重復測試間隔時間：小于6S
工作條件
電    源：AC 220V±10% 50HZ；環境溫度：0-40℃
整機功耗：小于1.5KVA
整機重量：A型約35Kg B型約80Kg
晶閘管測試儀外形尺寸：
A型：由兩只440×440×150mm 的箱體組成
B型：由一只600×600×1000mm的箱體組成
晶閘管測試儀接線方法：
連接主輔機電纜
晶閘管通態峰值電壓測試儀使用前須將兩只箱水平放置，分開或重疊放置，然后用連接電纜將主-輔機連接。B型主機和輔機出廠時已連好。
連接電源線
三芯電源線插頭的接地端須接地，以測量精度及人身。所說的地線，需是電工術語中所指的地，不能用自來水管等代替。
連接測試線
被測器件接線端子“A、K”引出線的截面積要大于0.025×ITM平方毫米。ITM是大測試電流，單位安培。引出線的長度要小于1米，否則會出現測試電流不能達到設定值的現象。
連接采樣線
“采樣”電壓接線端子的引出線要雙絞（避免兩線間有其它線穿過），“采樣”電壓接線端子的“+”同被測器件的陽連接，“-”同被測器件的陰連接，注意性不要接錯，否則，測試出的電壓為負值。另外，采樣線與被測器件的接點要盡量分別靠近陰、陽中心，否則測量電壓會偏大。采樣線禁止接在“A、K”引出線或“A、K”接線端子的一點上。
