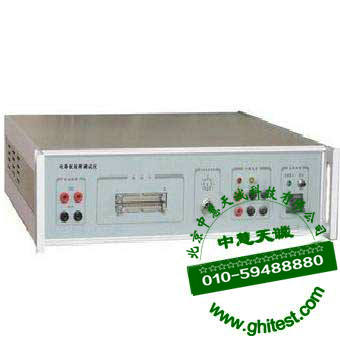

電路板故障測試儀產品簡介：
電路板故障測試儀是一種性能優良、操作簡單、經濟的電路在線維修測試儀器，能夠在線檢測類型的故障；并將定位到集成電路、元件、端口或電路結點上；電路在線維修測試儀，可以改善工作效率，提高故障檢出率，讓維修工作變的、快捷、準確。
電路板故障測試儀產品特點：
1.雙處理器，集成16位的下位機，擁有立的CPU系統，不受計算機Windows分時特性的影響，立運行
2.標準的USB2.0通訊接口，與計算機通訊、快速、便捷，支持熱插拔；有并口機型可供選擇
3.穩定運行于新的Windows Viste/XP/NT系統內， 測試儀軟、硬件與計算機同步發展延伸
4.雙探棒/雙板直接對比測試，適用于相同電路板診斷測試
電路板故障測試儀產品：
后驅動（Backdoor）：引進美國后驅動隔離，用來實現數字器件之間在線（In-circuit）的隔離
自適應測試：自動識別被測試電路的自身連接情況并自動修改相應的測試代碼，確立測試條件，測試的準確性
數字器件的閾值電平可調：在工業標準值下可以通過測試，逐步提高門檻到限值，可發現器件參數型故障（軟故障）
ASA（Analog Signature Analysis）模擬特征分析：引入ASA用來解決端口模擬特征曲線故障診斷分析測試
三端器件（三管、穩壓管、可控硅、場效應管等）的測試：引入八種觸發脈沖與掃描信號同步測試三端器件
電容C、電阻R、電感L定性定量的測試：在的掃描電壓、電流、頻率下可測試電容量（阻抗、電感量）及漏電阻值
對測試數據圖形化顯示、開啟計算機聲音提示功能：當測試在允許的誤差范圍內，系統將聲音提示以降低工作強度
自動識別靈敏度調整（自動選檔功能）：自動識別調整測試輸入阻抗，匹配的測試參數，以降低操作難度
電路板故障測試儀參數指標：
數字通道：40+8路（其中8路數字通道是總線隔離通道，是用來隔離數字電路里總線競爭情況的通道）
模擬通道：40路（40路模擬單通道屬性，可支持雙探棒直接對比測試，網絡提取可同時提取2個20腳的器件）
其它通道：2路探棒掃描通道、2路脈沖觸發通道（用來測試分立元件、端口、結點、集成塊、三端、兩端器件等）
測試范圍：TTL、COMS、DRIVER、SIEMENS、RUSSIA常用5V邏輯器件、存儲器EPROM、RAM、LSI（測試器件功能故障）
的電路結點、端口、金手指；功能已知未知LSI、貼片SOIC、方形PLCC器件的管腳（測試器件端口故障）
數字信號：　驅動電平幅度：5V系列邏輯電平（高電平>3.5V、低電平< 0.8V ）；　　 后驅動電流>200mA
測試速度：分1Ktv/S、5Ktv/S、20Ktv/S、45Ktv/S四檔可選；　　　　 　在線環境識別11種狀態
閾值電平：TTL（緊、松），COMS（緊、松）、自定義閾值電平可選可調；加電延遲時間7檔可選
手動加電/程控電源可選
程控外供輸出電源：5V/4A
模擬信號：
波    形：正弦波/三角波/鋸齒波
波形失真度：<2%
掃描電壓：±1V～±28V內 以0.5V 的增量可調
頻    率：1Hz～16KHz內，30檔可選
輸出阻抗：100Ω/1KΩ/10KΩ/100KΩ四檔可選
大電流：150mA
觸發脈沖：8種觸發方式（6種與掃描信號同步）
脈沖幅度：±1V～±28V內 以0.5V 的增量可調
測試功能：
數字邏輯器件在線（離線）功能測試：
數字邏輯器件在線（離線）型號識別：
數字邏輯器件在線（離線）循環老化測試：
存儲器PROM、RAM在線（離線）測試：
數字邏輯器件在線 狀態比較測試：
數字集成電路LSI 在線（離線）分析測試：
ASA端口模擬特征曲線測試：
分立元件、三端器件測試：
雙板/雙測試夾/雙探棒直接對比測試：
面網絡提取測試：
輔助功能：
系統自檢與設置：
測試器件檢索：
元器件速查手冊：
數字邏輯器件擴充庫平臺：
維修日記以：
后臺自動生成記錄：
環境溫度：18℃-40℃
相對濕度：20%-80%
電        源：單相220V ±10%，50HZ
操作系統： 支持WIN98/WIN2000/WINXP/vista
測試通道：40通道，支持驅動閾值電平 +5V
總線隔離數字通道：8通道，用來隔離掛在總線上的其它三態器件，避免由于總線競爭干擾測試的準確性
后驅動電流：≥200 mA
測試速度：（1～45Ktv/S），4檔可選
在線測試提取數字器件管腳狀態: 11種
數字器件功能施加測試時間： <26 mS
數字器件的閾值電平； TTL（緊、松）、CMOS（緊、松）、自定義閾值電平
測試器件庫：TTL54/74、CMOS40/45、8000、9000、驅動器、接口器件、RAM、EPROM、模擬開關、電壓比較器、俄羅斯庫、西門子庫（）
程控外供電源（自動控制、自保護功能）： 5V/4A
電源加電延遲時間：（0.5～10）秒 7檔可選
模擬測試通道： 40路
測試探棒：2組
模擬信號掃描電壓幅度：±1V～±28V, 步距0.5V可調
VI分辨率：8～128點/周期(用示波器可測)
輸出阻抗匹配：0.1KΩ / 1KΩ／10KΩ／100KΩ可選
ASA模擬特征分析測試顯示坐標:3種可選(VI /VT /VR)
模擬通道大測試頻率:16KHZ
ASA(VI)測試頻率匹配:1HZ～16KHZ,共30檔可選
ASA雙板比較測試。
