壓強與沸點關系試驗儀產品簡介：
本實驗儀于普通物理實驗教學。測量水的沸點與蒸氣壓的關系曲線。采用負壓系統，電壓加熱，實驗。
壓強與沸點關系試驗儀組成部分：
本實驗儀器由于含有真空泵、水容器等結構部件，因此日常的維護保養就顯得重要。在正式開始實驗之前，先介紹一下維護保養的注意事項。
壓強與沸點關系試驗儀儀器特點：
1.真空蒸汽發生器、冷凝器均采用玻璃或有機玻璃制作，并有紅光照明，沸騰的實驗過程直觀可見；
2.采用真空泵，可使真空蒸汽發生器內的壓強達到0.2×105Pa；
3.系統工作于0.2 ~ 1.0個大氣壓（即負壓）之間，避免向外裂傷人；
4.低壓36V加熱，性好。
壓強與沸點關系試驗儀實驗目的：
測量不同壓強下的水的沸點，研究水的飽和蒸汽壓與沸點的變化規律。
壓強與沸點關系試驗儀實驗原理：
在壓強下，當液體加熱到某一溫度，液體內部的飽和汽壓強和液體表面壓強相等時，整個液體便劇烈汽化，稱為沸騰，相應的溫度稱為沸點。液體沸騰的條件是P0＝P，P0為液體在溫度下的飽和汽壓強；P為外壓強。液體表面壓強增大時，沸點隨之升高；液體表面壓強減小時，沸點相應降低。飽和蒸汽壓和沸點之間呈一一對應的關系。

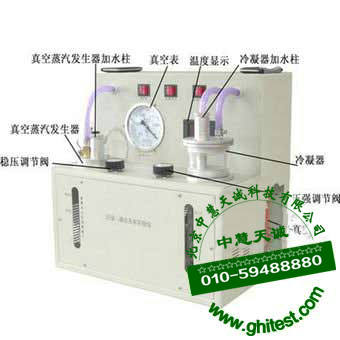

真空蒸汽發生器是一玻璃容器，水在此被加熱并沸騰，通過插入其中的溫度傳感器測量出液體的溫度，真空表讀出管道中的壓強。“穩壓調節閥”通過調節進氣的速率來控制壓強的大小，而“壓強調節閥”通過控制真空泵抽氣的速率改變壓強的大小。
實驗通過動態平衡法測量蒸汽的壓強。當真空泵工作時，調整“壓強調節閥”，對真空蒸汽發生器進行抽氣，稍稍打開“穩壓調節閥”，當進氣速率和抽氣速率平衡時，壓小保持不變，可通過真空表讀出蒸汽的壓強。液體沸騰以后，緩慢旋小“壓強調節閥”，而緩慢旋大“穩壓調節閥”，可使管中的負壓緩慢變小，即飽和蒸汽壓緩慢增大。通過本實驗可驗證水的壓強與沸點的變化規律。
壓強與沸點關系試驗儀維護保養：
1.經過長時間地使用，泵油變臟并混有水蒸汽，需要換泵油。換時將放油口的防漏螺栓擰下，待泵油流盡后將該口螺栓重新擰緊，即可注入新的真空泵油，油量以接近油標窗中心點（紅點）為宜。
2.每次實驗做完后將冷凝器內水放盡（否則會縮短冷凝器使用壽命）。在氣溫低于0℃的日子里，實驗結束后，不僅要將冷凝器內的水放盡，還應將真空蒸汽發生器內的水吸盡（用洗耳球通過硅橡膠管將水吸出），還要將真空泵內的油也放盡，以防水結冰、油凝固，破壞儀器。
3.將接油盒放在儀器右側的排氣孔下，收集被真空泵泵出的細小油滴。真空泵長期使用后，由于泵油的滲透作用，在防漏螺栓下方、泵底部會出現一層油霧，應及時擦拭干凈。
4．當真空泵正常工作過程中突然斷電，而再次接通電源后，真空泵工作不正常，無法起動，這時，應立即切斷電源，并打開“穩壓調節閥”（進氣閥），對抽氣的整條管道補充空氣直至真空表顯示為0，才能再次開通電源，真空泵就可以起動，正常工作了。
5.儀器長途運輸時，應將真空蒸汽發生器上的防漏球閥關閉，真空泵內的油也應放盡才能包裝，包裝要牢固、防震。 |
